집에서 사용할 나스(NAS)겸 저전력 서버를 만들었습니다. 부품 사모으기 시작한지가 작년 11월 초인데.. 시간날 때마다 조금씩 진행한 거라 완성하기까지 거의 4개월이 넘게 걸렸네요.

구축 목적

SW 개발용: Windows, Linux, Mac OS 필요 → 가상화(VMware ESXi)
NAS: FTP
블로그 운영: 워드프레스
영화 감상용 DLNA 서버
8년된 데스크탑 고장 시 대체: vt-d, I/O pass-through
최소 5년간 구동

부품 리스트

<td style="font-size: 9pt; text-align: center;" width="60">
  <strong>품명</strong>
</td>

<td style="font-size: 9pt; text-align: center;" width="50">
  <strong>단가</strong>
</td>

<td style="font-size: 9pt; text-align: center;" width="20">
  <strong>수량</strong>
</td>

<td style="font-size: 9pt; text-align: center;" width="50">
  <strong>금액</strong>
</td>

<td style="font-size: 9pt; text-align: center;" width="44">
  <strong>배송비</strong>
</td>

<td style="font-size: 9pt; text-align: center;" width="50">
  <strong>합계</strong>
</td>

<td style="font-size: 9pt; text-align: center;" width="60">
  <strong>비고</strong>
</td>

<td style="font-size: 9pt;">
  <a href="http://ark.intel.com/m/ko/products/75121/Intel-Core-i7-4765T-Processor-8M-Cache-up-to-3_00-GHz?q=4765T#@product/specifications" target="_blank" rel="noopener noreferrer">Intel i7-4765t</a>
</td>

<td style="font-size: 9pt;">
   ₩  321,000
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩  321,000
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   ₩     321,000
</td>

<td style="font-size: 9pt;">
  구매대행(타오바오)
</td>

<td style="font-size: 9pt;">
  <a href="http://prod.danawa.com/info/?pcode=2653396&cate=1131204" target="_blank" rel="noopener noreferrer">ASUS  H97I-PLUS STCOM</a>
</td>

<td style="font-size: 9pt;">
   ₩  128,900
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩  128,900
</td>

<td style="font-size: 9pt;">
   ₩    4,000
</td>

<td style="font-size: 9pt;">
   ₩     132,900
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
  <a href="http://prod.danawa.com/info/?pcode=1692146&cate=1131351" target="_blank" rel="noopener noreferrer">삼성전자  DDR3 8G PC3-12800 (정품)</a>
</td>

<td style="font-size: 9pt;">
   ₩    65,300
</td>

<td style="font-size: 9pt; text-align: center;">
  2
</td>

<td style="font-size: 9pt;">
   ₩  130,600
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   ₩     130,600
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
  <a href="http://prod.danawa.com/info/?pcode=2408423&cate=112763" target="_blank" rel="noopener noreferrer">HGST DeskStar IDK CoolSpin 4TB(HMS5C4040ALE640)</a>
</td>

<td style="font-size: 9pt;">
   ₩  191,480
</td>

<td style="font-size: 9pt; text-align: center;">
  2
</td>

<td style="font-size: 9pt;">
   ₩  382,960
</td>

<td style="font-size: 9pt;">
   ₩    2,500
</td>

<td style="font-size: 9pt;">
   ₩     385,460
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
  <a href="http://www.amazon.com/Intel-SERIES-2-5-Inch-Internal-SSDSC2BP480G4R5/dp/B00IF4NGXQ/ref=sr_1_1?ie=UTF8&qid=1416782173&sr=8-1&keywords=730+480GB" target="_blank" rel="noopener noreferrer">Intel 730 480GB</a>
</td>

<td style="font-size: 9pt;">
   ₩  218,350
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩  218,350
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   ₩     218,350
</td>

<td style="font-size: 9pt;">
  직구(아마존)
</td>

<td style="font-size: 9pt;">
  <a href="http://www.lian-li.com/en/dt_portfolio/pc-q25/" target="_blank" rel="noopener noreferrer">Lian-Li Q25B</a>
</td>

<td style="font-size: 9pt;">
   ₩    94,360
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩    94,360
</td>

<td style="font-size: 9pt;">
   ₩  34,590
</td>

<td style="font-size: 9pt;">
   ₩     128,950
</td>

<td style="font-size: 9pt;">
  배송대행(newegg)
</td>

<td style="font-size: 9pt;">
  <a href="http://prod.danawa.com/info/?pcode=1638721&keyword=%C4%F0%B7%AF+itx" target="_blank" rel="noopener noreferrer">써모랩 ITX30 쿨러[LGA115X전용/ITX]</a>
</td>

<td style="font-size: 9pt;">
   ₩    36,000
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩    36,000
</td>

<td style="font-size: 9pt;">
   ₩    2,500
</td>

<td style="font-size: 9pt;">
   ₩       38,500
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
  <a href="http://prod.danawa.com/info/?pcode=3006985&cate=112777" target="_blank" rel="noopener noreferrer">Antec VPF 450 80Plus 브론즈 (ATX/450W)</a>
</td>

<td style="font-size: 9pt;">
   ₩    60,400
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩    60,400
</td>

<td style="font-size: 9pt;">
   ₩    2,500
</td>

<td style="font-size: 9pt;">
   ₩       62,900
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
  IDE to SATA 2구 확장케이블 0.15M
</td>

<td style="font-size: 9pt;">
   ₩     2,850
</td>

<td style="font-size: 9pt; text-align: center;">
  3
</td>

<td style="font-size: 9pt;">
   ₩     8,550
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   ₩        8,550
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
  <a href="http://prod.danawa.com/info/?pcode=1140954&cate=1131861" target="_blank" rel="noopener noreferrer">[SanDisk] USB, 블레이드, Z50 [4GB]</a>
</td>

<td style="font-size: 9pt;">
   ₩     6,300
</td>

<td style="font-size: 9pt; text-align: center;">
  2
</td>

<td style="font-size: 9pt;">
   ₩    12,600
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   ₩       12,600
</td>

<td style="font-size: 9pt;">
  ESXi 부팅/백업
</td>

<td style="font-size: 9pt;">
  <a href="https://docs.broadcom.com/docs/12352123" target="_blank" rel="noopener noreferrer">LSI 3ware SAS 9750-8i</a>
</td>

<td style="font-size: 9pt;">
   ₩  130,000
</td>

<td style="font-size: 9pt; text-align: center;">
  1
</td>

<td style="font-size: 9pt;">
   ₩  130,000
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   ₩     130,000
</td>

<td style="font-size: 9pt;">
  중고
</td>

<td style="font-size: 9pt;">
  <a href="http://www.amazon.com/gp/product/B000FBT47E/ref=od_aui_detailpages00?ie=UTF8&psc=1" target="_blank" rel="noopener noreferrer">3WARE Cable Multi-lane Internal (SFF-8087)</a>
</td>

<td style="font-size: 9pt;">
   ₩    15,710
</td>

<td style="font-size: 9pt; text-align: center;">
  2
</td>

<td style="font-size: 9pt;">
   ₩    31,420
</td>

<td style="font-size: 9pt;">
   ₩    5,640
</td>

<td style="font-size: 9pt;">
   ₩       37,060
</td>

<td style="font-size: 9pt;">
  직구(아마존)
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
</td>

<td style="font-size: 9pt;">
   <strong>₩  1,606,870</strong>
</td>

<td style="font-size: 9pt;">
</td>

분류

CPU

M/B

RAM

HDD

SSD

CASE

CPU 쿨러

파워

케이블

USB메모리

RAID Controller

RAID 케이블

합계

*품명을 클릭하면 상세 정보를 볼 수 있습니다.

부품 선정 조건 및 후기

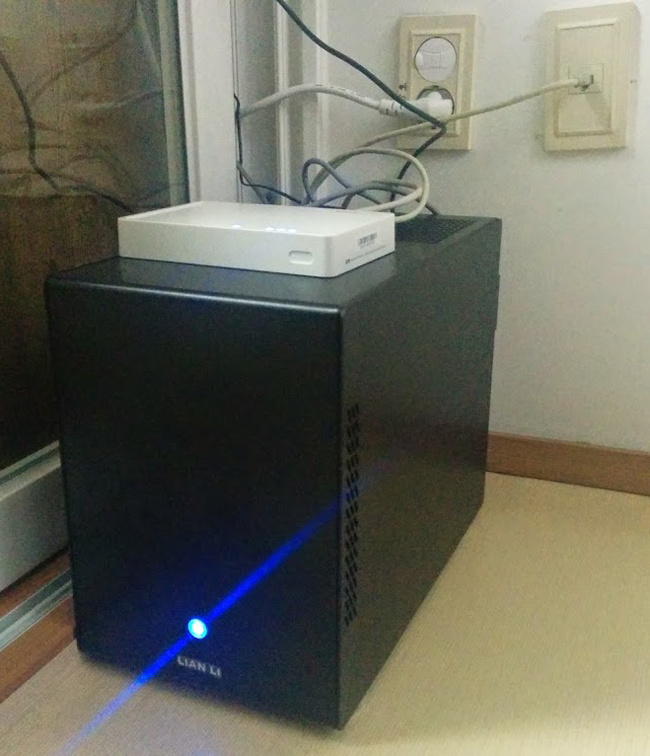

CASE

– Lian-Li Q25B: 3.5-Inch HDD x 7개까지 지원(핫스왑 5베이), 2.5-Inch x 3

– NewEgg에서 할인하길래 구매함. 결제땜에 고생함.. 카드 주소때문에 변팔 등 이것저것 다 시도했지만 실패하고, 결국 비트코인으로 성공

– 조립 결과 케이스 팬의 소음이 아주 심함(케이스 팬만 없으면 거의 무소음) : 팬이 12V로 구동됨. 나중에 전원케이블 수정하여 5V로 입력 예정

– 파워스플라이를 180 mm까지 장착할 수 있다고 나와 있지만 실제로는 케이블 고려하여 최대 150 mm까지 가능

– SW 개발 목적으로 여러 OS를 동시에 구동할 예정이라 최대한 성능이 좋은 모델로 결정

– i7 저전력 모델은 구입이 쉽지 않아서 타오바오에서 실제 판매되는 걸로 선정함. 타오바오에 허위 매물이 많음. 지인이 거래하는 구매대행업자를 통해 구함

– i7-4765t: 4 코어, 8 쓰레드, 8MB 캐시, 35W TDP

Main Board

– 가상 서버에서 I/O pass-through 기능을 이용하여 VGA, USB 키보드/마우스 이용을 위해 PCI express 외에 추가 Mini PCIe 슬롯이 있는 제품으로 선정

– VMware ESXi에서 자동 인식되는 또는 인식시킬 수 있는 제품

– ASUS H97I-PLUS: ESXi 6.0에서 네트워크 드라이버 자동 인식됨, SATA AHCI 드라이버는 수동 설치 필요

RAID Controller

– LSI 3ware SAS 9750-8i

– 원래 계획에는 없었으나 중고로 나온 걸 보고 한 번도 사용해보지 않아서 경험도 해볼겸 충동 구매함

– HGST DeskStar IDK CoolSpin 4TB(HMS5C4040ALE640): 4.9W 저전력 모델 x 2개: RAID 1

– 남아 있는 베이가 많지만 HDD 금액때문에 포기함

– 기존 NAS(DS209+II)의 1TB x 2개 추가 설치 예정

– Intel 730 480GB: 블랙 프라이데이에 구매, 가상 OS 용

Power Supply

– 케이스(Lian-Li Q25B)에 적합한 150 mm 이하 제품은 많지 않음

– Antec VPF 450 80Plus 브론즈 (ATX/450W): 140 mm

CPU 쿨러

– 써모랩 ITX30 쿨러[LGA115X전용/ITX]: 메인보드(ASUS H97I-PLUS)의 보조전원 커넥터와 약간의 간섭이 있지만 큰 문제없이 설치 가능함

– VMware ESXi 6.0: 자주 사용해서 익숙한 놈 최신 버전으로 설치, 6.0에서 Intel I218-V 네트워크 어댑터 자동 인식됨

– 현재 Windows 7, Linux, VMware vCenter Server Appliance 구동 중, Mac은 ~~아직 ESXi 6.0에 설치할 수 없음~~ (현재 가능 -> Mac OSX Unlocker V2.0.6 for VMWare ESXi 6)

기타

– 전력계가 없어서 소비전력을 측정하지 못한 것이 아쉽네요..

– 하드웨어를 잘모르는 상태에서 만든 것이라 오버스펙된 부품도 있을 것이고, 가격도 최저가는 아닐 겁니다.

– 기존 NAS에서 즐겨 사용하던 오디오스테이션을 사용하지 못하여 DLNA 뮤직 플레이어(Air Music) 추가 구축 예정

* 이미지는 클릭하면 크게 볼 수 있습니다.
